Audiosignal-Pegelwandler mit Steuerung

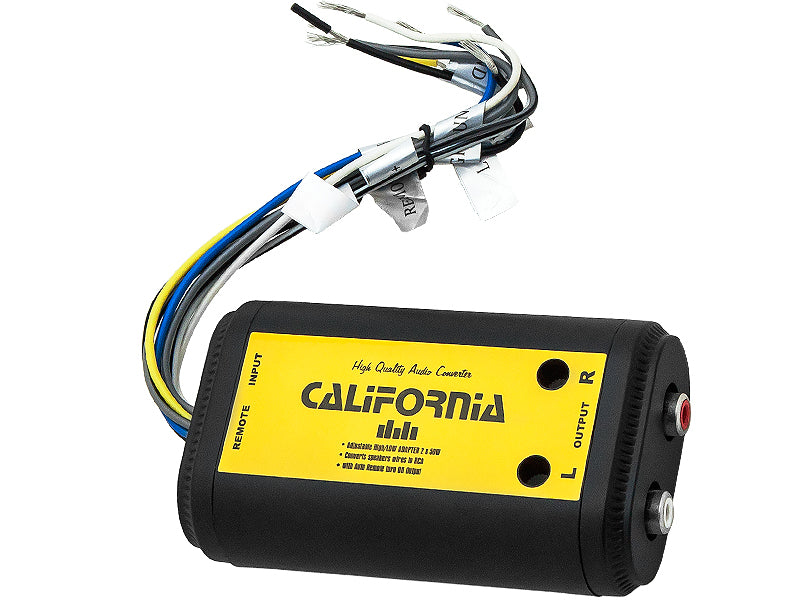

Hochwertiger 2-Kanal-Wandler, der ein Lautsprechersignal in ein Cinch-Line-Pegel-Signal umwandelt – Eingang: 2x50W / Ausgang: 2xRCA, mit stufenloser Signalanpassung. Ermöglicht den Anschluss eines externen Verstärkers an ein Autoradio ohne Cinch-Ausgänge. Er verfügt über einen Rauschfilter und entfernt die DC-Komponente. Er bietet eine stufenlose Anpassung des Ausgangspegels separat für jeden Kanal. REMOTE TURN ON/OFF Ausgang – eine Schaltung zum Ein- und Ausschalten eines externen Leistungsverstärkers. Konzipiert für Autoradios mit einer Leistung von bis zu 2x50W. 2 Cinch-Ausgänge (linker und rechter Kanal)

Schaltplan: - „L OUTPUT R“ - Cinch-Signalausgänge für den linken (L) und rechten (R) Kanal, verbunden mit den Cinch-Eingängen des Verstärkers - „REMOTE“ (Stromversorgung und Remote-Ausgang zur Steuerung des Verstärkers) (GROUND) – schwarzes Kabel – Masse (-12V) – an die Strommasse des Radios, Verstärkers oder der Fahrzeugkarosserie anschließen (12V) – gelbes Kabel – Stromversorgung (+12V) – z.B. an das Stromversorgungskabel des Radios oder Verstärkers anschließen (REMOTE OUT) – blaues Kabel – Remote-Ausgang (+12V) zum Ein-/Ausschalten des Verstärkers – an den Remote-Eingang des Verstärkers anschließen – „INPUT“ (Signaleingänge – Lautsprecheranschlüsse) weißes Kabel (L+) – an den Lautsprecherausgang des Radios für den linken Kanal mit positiver Polarität (+) anschließen weiß-schwarzes Kabel (L-) – an den Lautsprecherausgang des Radios für den linken Kanal mit negativer Polarität (-) anschließen schwarzes Kabel (Ground) – Masse – zur Minimierung von Störungen an Masse anschließen graues Kabel (R+) – an den Lautsprecherausgang des Radios für den rechten Kanal mit positiver Polarität (+) anschließen grau-schwarzes Kabel (R-) – an den Lautsprecherausgang des Radios für den rechten Kanal mit negativer Polarität (-) anschließen

Installation: Stellen Sie die Potentiometer auf Minimum. Schließen Sie die Kabel gemäß Schaltplan an. Schalten Sie das Radio ein, indem Sie ein externes Signal an die Kabel anlegen. Verwenden Sie die Potentiometer, um den Signalpegel nach Wunsch einzustellen
